ДБЖ для котла – це джерело безперебійного живлення, яке тримає під напругою плату керування, циркуляційний насос і вентилятор, коли в будинку зникає світло. Газовому чи твердопаливному котлу з автоматикою потрібен ДБЖ із чистою синусоїдою, запасом потужності 20–30% і зовнішнім акумулятором, ємність якого розраховують під тривалість ваших відключень.
Газ у трубі є, а тепла немає. Саме так минає вечір без електрики в будинку із сучасним котлом: плата гасне, насос зупиняється, вода в контурі стоїть. Як підібрати безперебійник для котла, щоб він не просто займав місце в кутку, а справді витягнув потрібні години? Розбираємо по кроках.
Одне застереження одразу: електричному котлу ДБЖ не допоможе. Його ТЕНи споживають кіловати, і жодна батарея розумного розміру такого навантаження не потягне.
Чому котлу потрібна чиста синусоїда, а не будь-який UPS?
Через насос. Його двигун розрахований на рівну синусоїду з мережі, а від «сходинок» модифікованої напруги він гріється й шумить. Розпал котла теж може працювати нестабільно. Комп’ютерному блоку живлення форма напруги байдужа – звідси й спокуса взяти дешевий офісний UPS. Для котла така економія не спрацює.
У каталогах ви натрапите на три типи ДБЖ:
| Тип | Форма напруги | Що важливо для котла |
|---|---|---|
| Off-line (резервний) | Зазвичай апроксимована, ступінчаста | Під час перемикання є затримка, через яку котел може зупинитися. Не підходить |
| Лінійно-інтерактивний | У більшості моделей чиста синусоїда, але не в усіх | Мінімальна затримка, вбудований релейний стабілізатор. Оптимальне співвідношення ціни й можливостей |
| On-line (подвійне перетворення) | Чиста синусоїда | Перемикання немає зовсім, найкраща якість напруги, але й найвища ціна |
Форму напруги лінійно-інтерактивного ДБЖ звіряйте з паспортом, а не з назвою товару: слово «синус» у заголовку картки ще нічого не гарантує.
А тепер деталь, про яку часто дізнаються вже після покупки, – наскрізний нуль. Котли бувають фазозалежні й фазонезалежні. Для фазозалежного принципово, щоб фаза і нуль потрапили кожен на свій контакт, інакше він просто не запуститься. Маєте такий котел? Перед покупкою запитайте продавця, чи є в ДБЖ наскрізний нуль.
Скільки ват має бути ДБЖ для котла?
Складіть споживання всього, що підключатимете до безперебійника, і додайте 20–30% запасу. Цифри беріть із паспорта котла чи шильдика насоса, а не з таблиць в інтернеті: моделі відрізняються в рази. Сучасні побутові котли під час роботи зазвичай споживають 30–150 Вт, старі – від 200 Вт, а нові енергоефективні в середньому 5–45 Вт.
Ось розрахунок для котельні з турбованим котлом і теплою підлогою:
| Споживач | Потужність, Вт |
|---|---|
| Котел із насосом і закритою камерою згоряння | 180 |
| Циркуляційний насос теплої підлоги | 60 |
| Газовий датчик | 10 |
| Аварійне освітлення | 20 |
| Разом | 270 |
270 Вт × 1,25 ≈ 340 Вт. Отримане значення округлюєте вгору – до найближчої моделі в лінійці виробника.
На цьому кроці є дві пастки. Перша – вольт-ампери. На коробці великими цифрами пишуть ВА, а для котла має значення активна потужність у ватах, яка завжди менша. Тож дивіться саме на вати. Друга – брати «з великим запасом, про всяк випадок». Запас понад 30% себе не виправдовує: ви переплачуєте за сам ДБЖ, а потужнішому апарату ще й потрібна більша батарея.
І не забувайте про пікові навантаження. Під час запуску та роботи вентилятора котел може короткочасно споживати 100–300 Вт. Якщо ДБЖ підібрано впритул до середнього споживання, на старті в ньому може спрацювати захист.
Скільки годин працюватиме котел від ДБЖ?
Рівно стільки, скільки дозволить батарея. Безперебійник лише перетворює енергію, а запасає її акумулятор. Вбудованої батареї вистачить щонайбільше на 20 хвилин – встигнете хіба що коректно вимкнути котел. Години, а то й добу автономії дають тільки моделі із зовнішнім акумулятором.
Рахувати зручніше від кінця: спершу визначте, скільки годин вам потрібно, а тоді шукайте ємність батареї.
Ємність (А·год) = Навантаження (Вт) × Час (год) / (Напруга АКБ (В) × ККД)
ККД перетворювача в цій формулі беруть 0,75–0,8. Саме тут оптимістичні розрахунки найчастіше розходяться з реальністю: підставите 0,9 – і на папері вийде більше годин, ніж ви отримаєте насправді.
Приклад: навантаження 275 Вт, потрібно 5 годин, батарея 12 В. (275 × 5) / (12 × 0,8) ≈ 143 А·год. Додаємо 20% запасу – близько 172 А·год. Отже, беріть акумулятор на 180 А·год, а краще на 200.
Для швидкої оцінки – орієнтовний час роботи котла від батарей 12 В:
| Споживання котла | 55 А·год | 100 А·год | 200 А·год |
|---|---|---|---|
| 100 Вт | ≈ 5,3 год | ≈ 9,6 год | ≈ 19,2 год |
| 145 Вт | ≈ 3,6 год | ≈ 6,6 год | ≈ 13,3 год |
| 200 Вт | ≈ 2,6 год | ≈ 4,8 год | ≈ 9,6 год |
Ці цифри – для котла, що працює безперервно. Насправді він вмикається й вимикається за термостатом, тож у міжсезоння протримається довше, а в морозну ніч у будинку з неутепленими вікнами й дверима – помітно менше.
Яку батарею обрати: AGM, GEL чи LiFePO4
Почніть не з хімії, а з того, що вміє ваш ДБЖ. Безперебійник має підтримувати потрібний тип акумулятора й заряджати його за правильним профілем. У частині сучасних моделей тип батареї – кислотна чи LiFePO4 – перемикають кнопками на корпусі, інші працюють лише зі свинцево-кислотними. Друга умова – напруга: батарею на 12 В до ДБЖ на 24 В не під’єднаєш.
Далі все залежить від того, як часто у вас зникає світло:
- AGM – найдоступніший варіант. Добре почувається в режимі «стоїть заряджений і чекає», але глибоких розрядів не любить. Для рідкісних і коротких відключень цього досить.
- GEL – дорожчий за AGM і зазвичай краще переносить регулярні цикли заряду й розряду.
- LiFePO4 – найдорожчий на старті, легший і розрахований на значно більше циклів. Виправданий, коли батарею доводиться розряджати майже щодня за графіком відключень.
Ще один нюанс кислотних батарей, який легко проґавити: номінальні 100 А·год не означають, що всі 100 можна безпечно забрати. Глибокий розряд скорочує їхній ресурс, тому ємність AGM чи GEL беріть із запасом, а не впритул.

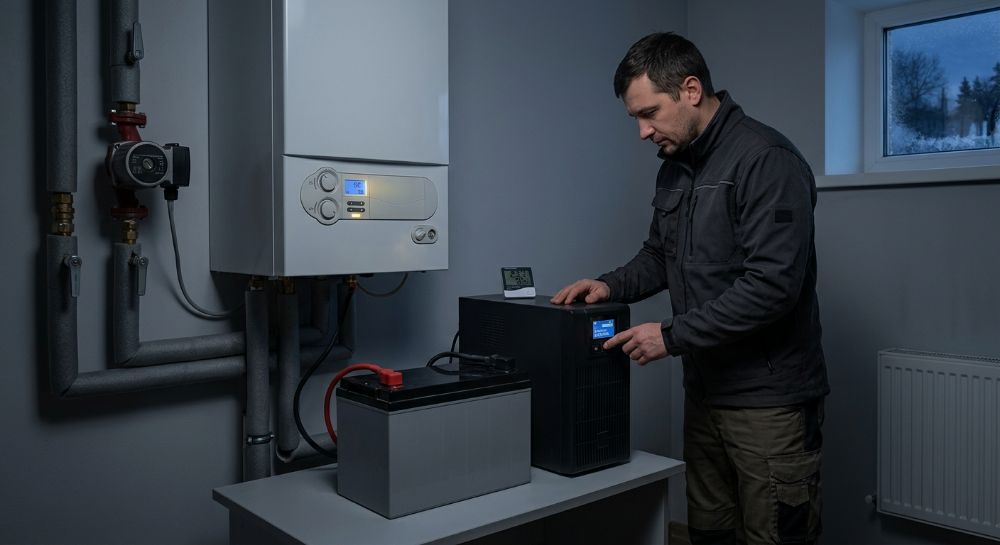

Як підключити ДБЖ до котла
Схема одна: розетка → ДБЖ → котел. Безперебійник стоїть між мережею і котлом, а акумулятор під’єднують до ДБЖ окремими клемами.
- Вимкніть котел і витягніть вилку з розетки.
- Поставте ДБЖ і батарею в сухе провітрюване місце неподалік котла.
- Під’єднайте акумулятор до ДБЖ, дотримуючись полярності: плюс до плюса, мінус до мінуса.
- Увімкніть ДБЖ у мережу й дайте батареї повністю зарядитися.
- Під’єднайте котел безпосередньо до вихідної розетки ДБЖ – без подовжувачів і трійників.
- Перевірте, чи має розетка, від якої живиться ДБЖ, робоче заземлення.
- Вимкніть автомат і переконайтеся, що котел працює від батареї.
Від мережі котел працює, а від ДБЖ запускатися не хоче? Найімовірніше, він фазозалежний. Спершу переверніть вилку котла в розетці ДБЖ. Не допомогло – ймовірно, справа в самому ДБЖ (немає наскрізного нуля), і тут краще викликати сервісника котла, ніж експериментувати самому.
Сьомий крок легко відкласти «на потім». Але саме він показує, чи все працює, поки світло ще є, а вдома не +12 °C.
Помилки, через які котел все одно зупиняється
Котел без світла зупиняється не через «поганий ДБЖ», а тому, що безперебійник вибрали за одним параметром, забувши про решту.
- Модифікована синусоїда «бо дешевше». Котел може навіть запуститися, але насос працюватиме з перегрівом.
- Розрахунок за ВА замість ват. 600 ВА на коробці – це не 600 Вт для котла.
- Забули про зовнішній насос. Насос водяної теплої підлоги чи бойлера непрямого нагріву додає десятки ват і змінює як потужність ДБЖ, так і час автономії.
- ККД 0,9 і батарея впритул. На папері виходить одна кількість годин, а морозної ночі – помітно менша.
- Фазозалежний котел без перевірки наскрізного нуля. Про проблему дізнаєтеся першої ж темної ночі.
- ДБЖ, який не вміє заряджати ваш тип батареї. Літій-залізо-фосфатній батареї потрібен свій режим заряду, і не кожен ДБЖ його має. Перевірте це до покупки акумулятора, а не після.
Для твердопаливного котла ціна помилки вища. Газовий без світла просто згасне. Твердопаливний – ні: дрова в топці горять далі, а вода без насоса стоїть. Теплоносій перегрівається, тиск росте, і все може закінчитися розривом труб, пошкодженою арматурою та виходом котла з ладу.
Часті запитання
Чи можна підключити котел до портативної зарядної станції замість ДБЖ?
Так, якщо станція видає чисту синусоїду 220 В, 50 Гц – більшість сучасних моделей це вміють. Її ємність рахуйте так само, як ємність батареї ДБЖ, і враховуйте пікове споживання котла на старті. Детальніше про параметри – у статті про те, як вибрати зарядну станцію для дому.
Скільки електроенергії котел витрачає за ніч?
Помножте середнє споживання на кількість годин. Котел із середнім споживанням 82 Вт за 12 годин використає близько 0,98 кВт·год.
Чи потрібен ДБЖ, якщо в будинку стара система без насоса?
Зазвичай ні. Якщо вода циркулює самопливом великими трубами, а котел не має електронної автоматики, відключення світла на опалення майже не впливає.
Скільки споживає котел у режимі очікування?
Небагато – зазвичай 2–15 Вт. Проте за довгу ніч ці «невидимі» вати з’їдають частину батареї, тож закладіть їх у розрахунок.
Чи можна підключити до ДБЖ котла роутер?
Можна, якщо сумарне споживання не перевищує запасу потужності. Але кожен доданий прилад скорочує час роботи котла, тому враховуйте його вати в розрахунку ємності, а не сподівайтеся на запас.
Замість підсумку
Добрий ДБЖ для котла підбирають у чотири кроки: чиста синусоїда, потужність у ватах із запасом 20–30%, батарея під реальну тривалість ваших відключень і пробний запуск без світла. Пропустіть будь-який із них – і безперебійник стоятиме поруч із котлом, поки в кімнатах холоне.
Візьміть паспорт свого котла, випишіть споживання у ватах і порахуйте ємність батареї за формулою вище – саме з цієї цифри варто починати вибір моделі.
