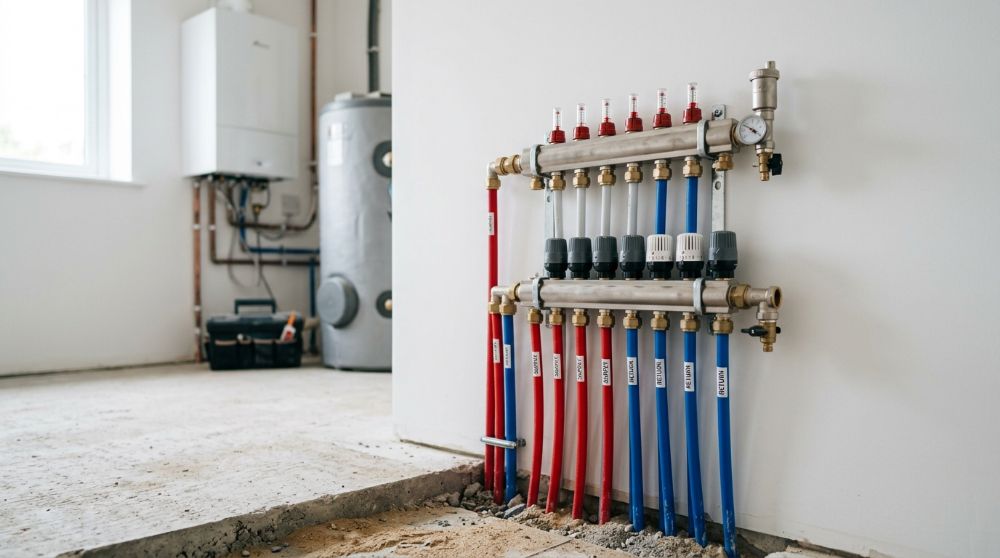

Колектор для теплої підлоги – це вузол із двох гребінок, подавальної і зворотної. Він розподіляє теплоносій між контурами водяної теплої підлоги й дає змогу задати витрату для кожного. Зібрати колектор нескладно. А от від регулювання залежить, чи буде тепло в усьому будинку, чи тільки в кімнаті біля котла.
Чим колектор відрізняється від гребінки теплої підлоги?
Гребінка – це одна труба з кількома відводами. Колектор теплої підлоги складається з двох таких гребінок: на одну приходить гаряча вода, через другу охолоджена повертається до котла. У побуті гребінкою часто називають увесь вузол, тож у магазинах ці дві назви позначають один і той самий товар. Електричній системі колектор не потрібен узагалі. Якщо ви ще не визначилися з типом, спершу розберіться, що вам підходить більше: водяна чи електрична тепла підлога.
Найпростіший колектор можна зібрати й самому. На зворотку ставлять гребінку з вентильними кранами для балансування, на подачу – гребінку з відсічними кранами. Виходить дешевше, та є істотний недолік: без витратомірів витрату доводиться підбирати навмання, навіть якщо труби однакової довжини, адже тепловтрати в кімнатах різні.
Дві петлі в одній кімнаті? Самозбірний колектор упорається. П’ять кімнат із різними вікнами – тоді краще одразу брати готовий вузол із витратомірами. Він дорожчий, зате вам не доведеться вечорами ходити з термометром від кімнати до кімнати.
З чого складається колектор для теплої підлоги
До готового комплекту зазвичай входять колектор із термостатичними вентилями й витратомірами (ротаметрами), кульові крани, автоматичні розповітрювачі на кожній гілці та крани або пробки для зливу. Доповнюють це кронштейни, заглушки й фітинги для труб.

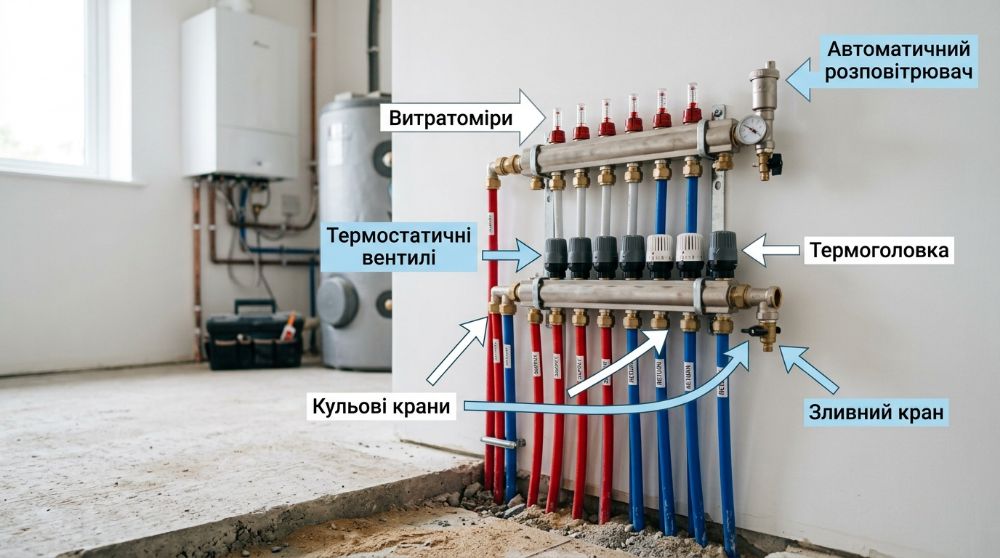

Ось за що відповідає кожен елемент:
| Елемент | Для чого потрібен |
|---|---|
| Витратомір (ротаметр) | Показує й обмежує витрату в петлі, л/хв |
| Термостатичний вентиль | Відкриває і закриває петлю; під нього ставлять сервопривод |
| Кульові крани | Відсікають колектор від котла на час ремонту |
| Розповітрювач | Випускає повітря, яке блокує циркуляцію |
| Зливний кран | Потрібен, щоб заповнити й спорожнити систему |
А сервоприводи? У базовий комплект вони входять не завжди. Їх ставлять разом із термостатами на ті контури, де нагрів має налаштовуватися автоматично. Якщо в кімнаті температура тримається рівно й вам усе підходить, вистачить ручного налаштування.
Яка схема підключення колектора потрібна вашому котлу?
Усе залежить від того, наскільки гарячу воду дає джерело тепла. Гріти підлогу, як радіатор, не можна: стандарт EN 1264 обмежує температуру поверхні приблизно 29 °C у житлових зонах, до 35 °C у крайових смугах біля вікон і 33 °C у ванних. Тож схема підключення колектора зводиться до одного питання: чи треба охолоджувати воду, перш ніж пустити її в петлі?
Змішувальний вузол: коли без нього ніяк
Газовий чи твердопаливний котел, що паралельно живить радіатори, гріє воду сильніше, ніж потрібно підлозі. У такому разі без змішувального вузла з насосом не обійтися. Він змішує гарячу воду з котла з охолодженою зі зворотки, і в контури потрапляє теплоносій потрібної температури.
Термоголовка з датчиком стежить за температурою води, що йде в контури. Щойно вона перевищує норму, клапан прикривається й пропускає менше гарячої води; коли падає нижче – відкривається. За EN 1264, максимальна температура подачі для розрахункових умов становить 60 °C, а оптимальний перепад у петлях – 10 K. Реальна робоча температура зазвичай нижча: розрахункові умови – це найхолодніші дні сезону, а не звичайний день опалення.
Пряме підключення
Коли тепла підлога – єдина система опалення, а джерело тепла саме видає низьку температуру, змішування може виявитися зайвим. Типовий приклад – тепловий насос. Та чи підійде пряма схема саме вашому обладнанню, залежить від моделі, і відповідь на це питання шукайте в інструкції виробника.
Як зібрати колектор теплої підлоги своїми руками
Готовий комплект збирається швидко. Якщо колектор розділено на секції по 2–3 відводи, їх скручують разом і кріплять на штатні кронштейни, а потім ставлять заглушки, з’єднувачі, запірну арматуру й прилади контролю.
Далі з’ясуйте, що на якій гребінці стоїть. Щоб регулювати кількість води в кожному контурі, на одну з гребінок ставлять клапани з натискним штоком. На іншій зазвичай розміщені витратоміри. Котра гребінка зверху, а котра знизу, залежить від моделі, тож дивіться схему в паспорті, а не фото з інтернету.
Є два правила, які потім збережуть вам нерви. Перше: усі з’єднання між колектором і петлями мають лишатися вище рівня стяжки, замуровувати їх не можна. Друге: колектор розміщують на такій висоті, щоб труби не згиналися надто різко, і надійно кріплять до стіни.
І відразу підпишіть кожну петлю: кімната й довжина труби. Дрібниця? Лише доти, доки через рік не доведеться вгадувати, котрий із семи витратомірів відповідає за дитячу.
З довжиною петель джерела не одностайні. Одна українська методика для труби 16–17 мм радить оптимально 80 м, максимум до 120 м. У британській практиці типовою межею вважають близько 100 м для труби 16 мм, бо довша петля створює надто великий гідравлічний опір. Точну межу для вашої труби вкаже її виробник, а від того, які діаметр і крок укладання труби ви оберете, залежить, скільки петель знадобиться.
Опресування: тест, який не можна переносити на потім
Опресування – це перевірка контурів тиском до заливки стяжки. Знайдете витік уже під стяжкою – доведеться розбивати підлогу. EN 1264-4 вимагає тестувати контури тиском щонайменше 6 бар і вдвічі вищим за робочий; на практиці чимало монтажників піднімають його ще більше й тримають 24 години.
Поширений порядок такий: 2 бар на 10 хвилин, потім 6 бар на 10 хвилин, після чого систему лишають під тиском на весь час заливки й висихання стяжки. Якщо хтось із бригади зачепить трубу під час роботи, падіння тиску одразу це покаже.
Як відрегулювати гребінку теплої підлоги?
Щоб відрегулювати гребінку, треба виставити на кожному витратомірі потрібну витрату, а потім перевірити, яка різниця температур між подачею і звороткою. Отже, три кроки: розрахунок, налаштування, контроль.
Скільки л/хв потрібно одному контуру?
Витрату рахують за формулою: витрата (л/год) = потужність петлі (Вт) × 0,86 / ΔT. Звідки 0,86? Це 3600 секунд, поділені на теплоємність води – 4187 Дж/(кг·К). ΔT – різниця температур подачі і зворотки.
Порахуймо для умовної петлі на 1000 Вт і перепаду 7 °C: 1000 × 0,86 / 7 = 122,9 л/год. Ділимо на 60 – маємо приблизно 2,0 л/хв. Цифра збігається з практичною оцінкою: за перепаду 8–10 °C максимальна витрата в контурі – близько 2 л/хв.
Потужність петлі беруть із розрахунку тепловтрат кімнати. Без нього формула дасть лише орієнтир.
Балансування від найдовшої петлі
Найпростіший метод – виставляти витрату пропорційно довжині. Починають із найдовшої петлі: її витратомір відкривають максимально, а решту налаштовують пропорційно їхній довжині. Наприклад, якщо петля 80 м пропускає 4 л/хв, то на петлю 60 м виставляють 3 л/хв.
Для трьох умовних петель, де найдовша працює на 2,0 л/хв, це виглядає так:
| Петля | Довжина | Розрахунок | Витрата |
|---|---|---|---|
| Вітальня | 90 м | базова | 2,0 л/хв |
| Спальня | 70 м | 2,0 × 70 / 90 = 1,56 | ≈ 1,6 л/хв |
| Санвузол | 50 м | 2,0 × 50 / 90 = 1,11 | ≈ 1,1 л/хв |
Слабке місце методу в тому, що він вважає тепловтрати на кожен метр труби однаковими в будь-якій кімнаті. Кутова спальня з великим вікном у цю схему не вписується, і витрату там, найімовірніше, доведеться піднімати вручну.
Другий метод – відсотковий. Визначають, скільки теплоносія проходить через колектор за хвилину, беруть це за 100%, обчислюють частку кожного контуру у відсотках і переводять її в л/хв. Він зручний, коли розрахунок тепловтрат по кімнатах уже є.
Перевірка перепаду температур
Цифри на витратомірах – ще не результат. Різниця між подачею і звороткою має бути від 5 до 10 °C, на практиці найчастіше орієнтуються на 7 °C. Перепад у петлі значно більший? Витрати замало. Ледь помітний – забагато.
І наберіться терпіння. Тепла підлога не реагує миттєво, тож після кожної зміни системі треба дати час. Покрутили витратомір – не робіть висновків за кілька хвилин.
Чому один контур холодний, а інший гарячий?
Серед частих причин – збите балансування й повітря в петлях. Типові симптоми: біля колектора підлога гаряча, а в дальніх кімнатах прохолодніше; одна кімната постійно перегрівається; контури шумлять або показники витратомірів стрибають.
Окремий випадок – витратомір показує нуль при відкритому вентилі. Так буває, коли повітря з петлі не вийшло: тоді його видавлюють тиском водопроводу або насосною станцією з ємністю для теплоносія.
Перший запуск після стяжки
Відразу після заливки підлогу не гріють. Для цементно-піщаної стяжки чекають 21 день, для ангідритної – 7 днів. Далі стартують з подачі близько 25 °C щонайменше на 3 дні, а потім піднімають температуру приблизно на 5 °C на добу до робочої. Якщо виробник вашої стяжки дає інші цифри, орієнтуйтеся на його інструкцію.
FAQ
Скільки контурів можна підключити до одного колектора?
Це залежить від моделі. Кількість петель визначають пропускна здатність і діаметр колектора, а теплове навантаження вказане в паспорті виробу. Універсальної цифри для всіх колекторів немає, тому орієнтуйтеся на паспорт.
Де краще розмістити колектор?
Зазвичай – ближче до центру зони, яку він обслуговує. Так підводки до всіх кімнат виходять коротшими, а петлі менше різняться за довжиною, що спрощує балансування.
Чи можна класти паркет на теплу підлогу?
Можна, але з обмеженнями. Кожне покриття має свою максимально допустиму температуру, тому рекомендації виробника треба перевірити заздалегідь. Kan-therm, наприклад, радить не класти паркет на крайові зони з підвищеною температурою.
Наскільки тепліша підлога за повітря в кімнаті?
За правилом, яке наводить Warmup, тепла підлога дає близько 10 Вт/м² на кожен градус різниці між поверхнею і повітрям. Тобто за 20 °C у кімнаті й 29 °C на підлозі виходить приблизно 90–100 Вт/м². Більше в житловій зоні без порушення норм комфорту отримати складно.
Колектор, який налаштували як слід, непомітний. Про нього згадують, коли в одній кімнаті душно, а в іншій доводиться ходити в шкарпетках. Багато таких проблем можна відсікти ще під час монтажу: правильна довжина петель, опресування і балансування за розрахунком.
Перед покупкою колектора замовте розрахунок тепловтрат по кімнатах – без нього ні кількість петель, ні витрату на витратомірах точно не визначити.
